GST-LD-8302A双动作切换模块

文章来自:海湾消防设备 发布时间:2016-10-11 02:10:46

GST-LD-8302A海湾双动作切换模块是一种专门设计用于与GST-LD-8303输入/输出模块连接,实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制的接口部件。
为一种非编码模块,不可与控制器的总线连接。模块有二对常开、常闭输出触点,可分别独立控制。
主要技术指标如下:
(1)工作电压:24V
(2)监视电流=0mA,动作电流≤40mA
(3)线制:输入端采用五线制与GST-LD-8303模块连接;输出端采用六线与受控设备连接,其中三线用于控制设备,三线用于接收回答信号
(4)无源输出触点容量:DC24V/5A或AC220/5A
(5)输出控制方式:电平方式,继电器始终吸合
(6)使用环境:
温度:-10℃~+50℃
相对湿度≤95%,不结露
(7)外壳防护等级:IP30
(8)外形尺寸:120mm×80mm×43mm(带底壳)

一、GST-LD-8302A海湾双动作切换模块特点

GST-LD-8302A海湾双动作切换模块是一种专门设计用于与GST-LD-8303输入/输出模块连接,实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制的接口部件。
切换模块为一种非编码模块,不可与控制器的总线连接。模块有二对常开、常闭输出触点,可分别独立控制。

二、GST-LD-8302A海湾双动作切换模块主要技术指标

(1)工作电压:24V
(2)监视电流=0mA,动作电流≤40mA
(3)线制:输入端采用五线制与GST-LD-8303模块连接;输出端采用六线与受控设备连接,其中三线用于控制设备,三线用于接收回答信号
(4)无源输出触点容量:DC24V/5A或AC220/5A
(5)输出控制方式:电平方式,继电器始终吸合
(6)使用环境:
 温度:-10℃~+50℃
 相对湿度≤95%,不结露
(7)外壳防护等级:IP30
(8)外形尺寸:
 120mm×80mm×43mm(带底壳)

三、GST-LD-8302A海湾双动作切换模块结构特征、安装与布线

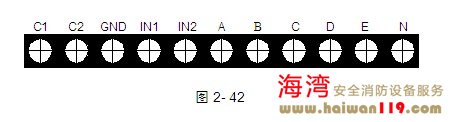

GST-LD-8302A海湾双动作切换模块的外形尺寸及结构与GST-LD-8302切换模块相同,安装方法也相同,其对外端子示意图如图2-42:

GST-LD-8302A海湾双动作切换模块其中:
弱电端子如下:
 C1:启动命令信号输入端子
 C2:停动命令信号输入端子
 GND:地线端子
 IN1:启动回答信号输出端子
 IN2:停动回答信号输出端子
强电端子如下:
 A、B:启动命令信号输出端子,为无源常开触点
 C、B:停动命令信号输出端子,为无源常闭触点
 D:启动回答信号输入端子,取自被控设备AC220V常开触点
 E:停动回答信号输入端子,取自被控设备AC220V常闭触点
 N:AC220V零线端子
GST-LD-8302A型模块电气原理图如图2-43:
aGST-LD-8302A型模块电气原理图
b被控设备电气回路c电机回路

四、GST-LD-8302A海湾双动作切换模块应用方法

可直接与GST-LD-8303型模块连接使用。
布线要求:各端子外接线均采用阻燃BV线,导线截面积≥1.5mm2。
